- Yüksek performanslı yeni malzemeler kullanarak mükemmel nihai vakum ve pompalama hızı.
- Ani durma durumunda vakum sistemini korumak için geliştirilmiş yağ geri emme sistemi.
- Giriş ve çıkış portunda uluslararası standart kelepçe ve flanş kullanılır.
- Düşük gürültü ve titreşim.
- Pompayı korumak için güçlü ve sabit basınçlı yağ sirkülasyon sistemi işgal ediyor.
- Çalışırken gaz balast vanasının kolayca açılıp kapanmasını sağlayan kullanışlı gaz balast vanası kontrolü.
- Basit bakım ve yağ değişimi.
- Özel aletler olmadan basit onarım.
Tasarım Çalışma Prensibi

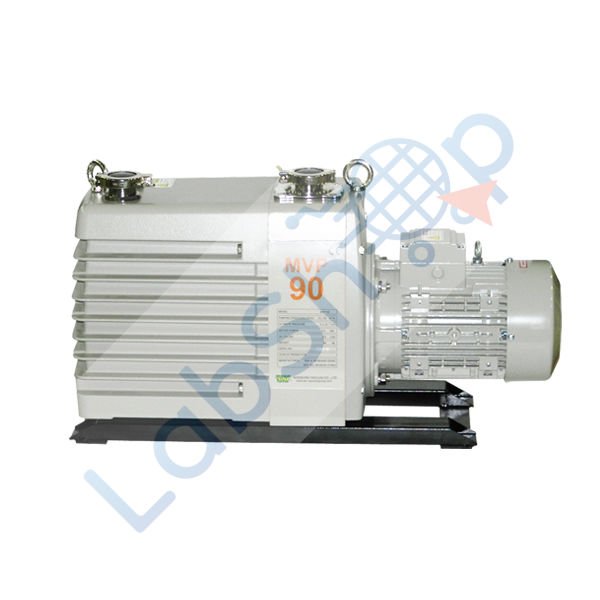

- MVP Serisi , iki kademeli, yağ sızdırmaz döner kanatlı vakum pompasıdır. Müşterinin ihtiyaçlarını karşılamak için geleneksel tasarımın dışında yeni bir konsepttir.
- Pompanın yapısı
Pompa muhafazası, yağ muhafazası, motor muhafazası, pompa tabanı ve pompa modülünden oluşur. Pompayı ve vakum sistemini korumak için yağ geri emme valfini ve gaz balastını işgal eder. - Çalışma Prensibi
Pompa ve motor esnek kaplin ile bağlanmıştır. Rotor dönerken, rotor kanat oluğuna yerleştirilmiş iki kanat, merkezkaç kuvveti nedeniyle silindirin iç yüzeyi ile temas kurarak döner.
Dönen kanat giriş geçidinden geçerken solunan gaz iki kanat arasında tutulur ve bu sıkışan gaz egzoz valfine doğru dönerken sıkıştırılır ve sonunda valften dışarı atılır. Vakum yağı, yağlama ve sıkı sızdırmazlık için hareketli parçalara beslenir.Teknik veri
Tanım Birim MVP90 Yer değiştirme hızı 60HZ m3 / saat 90 L/dak 1500 50HZ m3 / saat 75 L/dak 1250 Nihai basınç Gaz balast C torr 5x10-4 _ Gaz balast ben 5x10-3 _ Gaz balast II 5 x 10 -2 Su buharı toleransı torr 40 Yağ doldurma L 6.5 giriş portu DN 40KF çıkış portu DN 40KFF Motor gücü kw 2.2 Pompanın dönme hızı 60Hz RPM 1750 50Hz RPM 1450 Gürültü seviyesi (gaz balastsız) dB 56 Ağırlık kilogram 84 Pompalama Hızı Eğrisi
Harici Pompa Çizimi
Basitleştirilmiş Pompa Yapısı Çizimi
Dış Boyut
(birim: mm)
modeli A B C D e F G H BEN J K N S M L MVP90 280 185 441 30 50 412 85 295 415 355 600 479 Ø14 312 791
