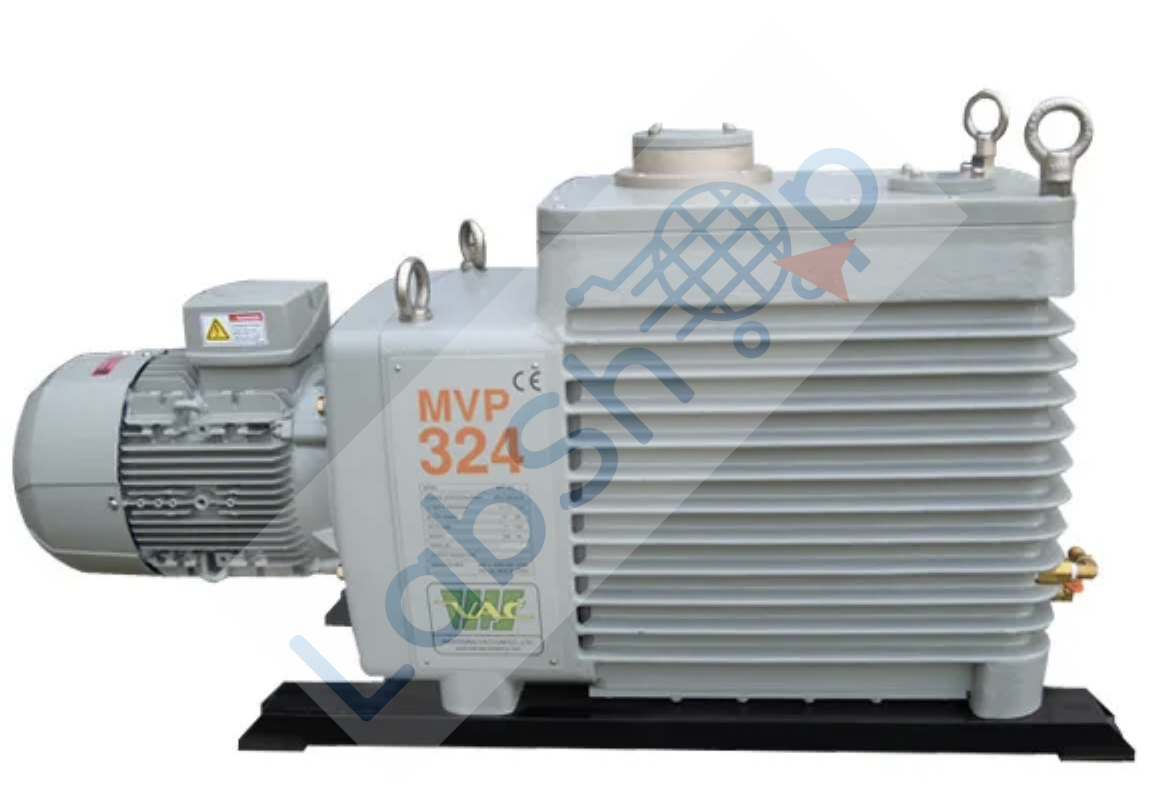

Woosung MVP-324 Rotary Vane Vakum Pompası
%15
443.799,98 TL
522.117,62 TL
Kategori
Marka
Stok Kodu
MVP-324
Garanti Süresi
2 YIL
Fiyat
12.650,00 USD + KDV
Woosung MVP-324
Rotary Vane Vakum Pompası
⇒ Mükemmel nihai vakum ve pompalama hızı.
⇒ Ani durma durumunda pompayı korumak için geliştirilmiş geri tepme önleyici sistem.
⇒ Uluslararası standart flanş.
⇒ Düşük gürültü seviyesi ve düşük titreşim seviyesi.
⇒ Sabit basınçlı yağ sirkülasyon sistemi.
⇒ Uygun gaz balast valfi kontrolü.
⇒ Basit onarım ve bakım.
⇒ Hava soğutmalı ve su soğutmalı (MVP324) uygun soğutma sistemi
Tasarım Çalışma Prensibi
MVP Serisi , iki kademeli yağ sızdırmaz döner kanatlı vakum pompasıdır. Müşterinin ihtiyaçlarını karşılamak için geleneksel tasarımın dışında yeni bir konsepttir.
Pompanın yapısı
Pompa gövdesi, yağ gövdesi, motor gövdesi, pompa tabanı ve pompa modülünden oluşur. Pompa ve vakum sistemini korumak için yağ emme önleyici valf ve gaz balastını kaplar.
Çalışma Prensibi
Pompa ve motor esnek kaplin ile bağlanır. Rotor dönerken, rotor kanat oluğuna yerleştirilmiş iki kanat, merkezkaç kuvveti nedeniyle silindirin iç yüzeyi ile temas ederek döner. Solunan gaz, dönen kanat giriş geçidinden geçerken iki kanat arasında tutulur ve bu tutulan gaz egzoz valfine dönerken sıkıştırılır ve sonunda valften dışarı atılır. Vakum yağı, yağlama ve sıkı sızdırmazlık için hareketli parçalara verilir.
TEKNİK VERİLER
YER DEĞİŞTİRME HIZI ;
60 HZ : 324 m3/saat - 5400 L/min
50 HZ : 270m3/saat - 4500 L/min
NİHAİ BASINÇ;
GAZ BALLASTLI : 5 x 10 -3 Torr
GAZ BALLASTSIZ : 5 x 10-4 Torr
YAĞ DOLUMU : 17 L
GİRİŞ PORTU : ISO63 mm
ÇIKIŞ PORTU : ISO40 mm
MOTOR GÜCÜ (TEK/3-Ph.) : 7.5 kW
POMPANIN DÖNÜŞ HIZI ;
60 HZ : 1750 R.P.M
50 HZ : 1450 R.P.M
SU SOĞUTMA (LESS THAN 20°C) : 6 L/DK
AĞIRLIK : 358 KG
Rotary Vane Vakum Pompası
⇒ Mükemmel nihai vakum ve pompalama hızı.
⇒ Ani durma durumunda pompayı korumak için geliştirilmiş geri tepme önleyici sistem.
⇒ Uluslararası standart flanş.
⇒ Düşük gürültü seviyesi ve düşük titreşim seviyesi.
⇒ Sabit basınçlı yağ sirkülasyon sistemi.
⇒ Uygun gaz balast valfi kontrolü.
⇒ Basit onarım ve bakım.
⇒ Hava soğutmalı ve su soğutmalı (MVP324) uygun soğutma sistemi
Tasarım Çalışma Prensibi
MVP Serisi , iki kademeli yağ sızdırmaz döner kanatlı vakum pompasıdır. Müşterinin ihtiyaçlarını karşılamak için geleneksel tasarımın dışında yeni bir konsepttir.
Pompanın yapısı
Pompa gövdesi, yağ gövdesi, motor gövdesi, pompa tabanı ve pompa modülünden oluşur. Pompa ve vakum sistemini korumak için yağ emme önleyici valf ve gaz balastını kaplar.
Çalışma Prensibi
Pompa ve motor esnek kaplin ile bağlanır. Rotor dönerken, rotor kanat oluğuna yerleştirilmiş iki kanat, merkezkaç kuvveti nedeniyle silindirin iç yüzeyi ile temas ederek döner. Solunan gaz, dönen kanat giriş geçidinden geçerken iki kanat arasında tutulur ve bu tutulan gaz egzoz valfine dönerken sıkıştırılır ve sonunda valften dışarı atılır. Vakum yağı, yağlama ve sıkı sızdırmazlık için hareketli parçalara verilir.
TEKNİK VERİLER
YER DEĞİŞTİRME HIZI ;
60 HZ : 324 m3/saat - 5400 L/min
50 HZ : 270m3/saat - 4500 L/min
NİHAİ BASINÇ;
GAZ BALLASTLI : 5 x 10 -3 Torr
GAZ BALLASTSIZ : 5 x 10-4 Torr
YAĞ DOLUMU : 17 L
GİRİŞ PORTU : ISO63 mm
ÇIKIŞ PORTU : ISO40 mm
MOTOR GÜCÜ (TEK/3-Ph.) : 7.5 kW
POMPANIN DÖNÜŞ HIZI ;
60 HZ : 1750 R.P.M
50 HZ : 1450 R.P.M
SU SOĞUTMA (LESS THAN 20°C) : 6 L/DK
AĞIRLIK : 358 KG
