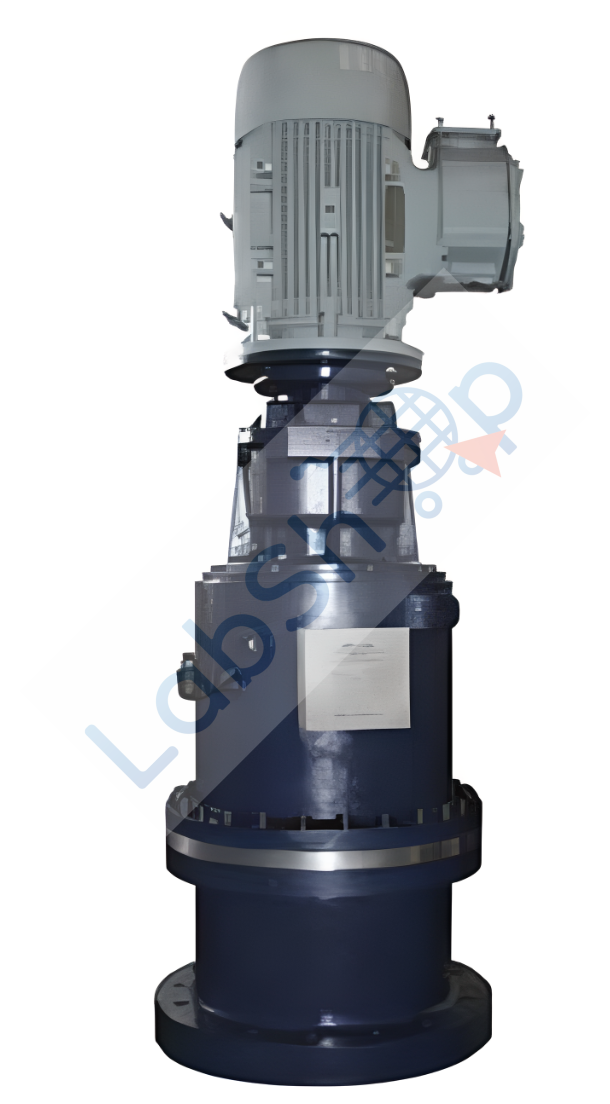

Nanomag Yüksek Basınçlı Laboratuvar Otoklavları / Karıştırmalı Reaktörler 1000 serisi
Nanomag Yüksek Basınçlı Laboratuvar Otoklavları / Karıştırmalı Reaktörler
Yüksek Basınçlı, Yüksek Kütle Transfer Alanlı Karıştırmalı Reaktörler/Otoklavlar ile manyetik olarak
birleştirilmiş, contasız karıştırıcılar üretiyoruz. PID kontrollü elektrikli ısıtma ve soğutma
düzenlemelerine sahip, kullanımı kolay aleve dayanıklı /aleve dayanıklı olmayan kontrol panelleri
sunuyoruz. Bu kontrol panelleri, basınç, sıcaklık, karıştırıcı hızı gibi parametreleri çok yüksek
doğrulukla gösterir. Ayrıca, bu paneller aracılığıyla yüksek basınç ve yüksek sıcaklık ayar noktaları
için alarmlar kurabiliriz. Patlama diski, Emniyet tahliye vanası, ekipmanı Yüksek basınçta
çalıştırırken güvenliği sağlayan aşırı basınç koruması sağlar. Ayrıca tamamen entegre kızak
montajlı proses sistemleri de sunuyoruz. Bu sistemler otomatik (tam otomatik) veya manuel
sıcaklık, basınç, RPM, gaz ve sıvı akış kontrolleri vb. ile mevcuttur. Ayrıca çeşitli parametreleri
sürekli olarak izlemek, kontrol etmek ve kaydetmek için PC tabanlı SCADA yazılımı sunuyoruz.
Zemin ayaklı modelde opsiyonel pnömatik kaldırma mevcuttur.
Bu otoklav reaktör basınçlı kabı, üst boşluk gazlarının yeniden sirkülasyonu ile çok yüksek gaz sivi
kütle transfer alanı oluşturan özel Karıştırıcı ile tasarlanmıştır. Bunlar özellikle Hidrojenasyon ve
diğer çeşitli yüksek basınçlı gaz-sıvı reaksiyonları için tasarlanmıştır. Ayrıca çeşitli laboratuvar,
akademi araştırma, Ar-Ge ve üretim amaçları için kullanılabilirler. Kapsamlı aksesuar yelpazesi ile
Laboratuar ölçeğinden Pilot ölçekli uygulamalara kadar geniş bir karıştırmalı reaktör yelpazesine
sahibiz.
ASME Basınçlı Kap
Nano-Mag el sanatları Ex-proof / CE / PED / ASME basınçlı kaplar, çeşitli egzotik metaller ASME
koduna göre tasarlanmış ve katı kalite standardına göre test edilmiştir. Standart boyutlu
reaktörlerin yanı sıra, 5.000 psi'ye kadar basınç ve 1200°F'ye kadar sıcaklıklar için özelleştirilmiş
karıştırmalı reaktörler ve basınçlı kaplar da tasarlıyoruz. Özel ihtiyaçlarınıza yönelik doğru
kurulumu tasarlamak için bizimle iletişime geçin.
Nano-Mag Otoklavların Avantajları ve Faydaları
• Daha Hızlı Tepkiler:Çok yüksek Gaz-Sıvı kütle transfer alanı • Daha Kısa Parti Süresi:Optimum katalizör kullanımıyla daha hızlı parti süresi • Kaçak yok:Manyetik kaplinin özel tasarımı herhangi bir sıvı sızıntısını önler ve çok az bakım gerektirir • Yüksek güvenilirlik:Farklı boyutlardaki ve çeşitli L/D oranlarındaki reaktör basınçlı kapları, çeşitli reaksiyonlar için yeterli alana sahiptir, uygulamalar tam gereksinimleri karşılar • Yüksek Isı Transferi:Çok yüksek ısı transfer katsayısı, ekzotermin daha hızlı çıkarılmasını sağlar • Hassas sıcaklık kontrolü:Daha yüksek reaksiyon hızına rağmen hassas çalışma sıcaklığı • Daha İyi Ürün Ekonomisi: Minimum kirlilik ve daha yüksek verim
Özellikler
• 50 ml'den 100 litreye kadar olan boyutlar • 350 bar'a kadar basınç aralığı • 600°C'ye kadar sıcaklık aralığı • SS 316, SS 316L, Hastelloy C, Zirkonyum, Inconel, Monel, Titanyum vb. farklı yapı malzemeleri. • Uluslararası standartlara uygun CE, PED, ATEX, ASME Basınçlı Kaplar vb. • Skid monteli Hidrojenasyon pilot tesisi
| Özellikler | 1000 Serisi ( Laboratuvar terazisi ) | |
| Otoklav model numarası | NMA 1050 | |
| Toplam ses | 50 ml | |
|
Çalışma hacmi |
Maksimum | 35 ml |
| Asgari | 18 ml | |
| ID | 50 | |
| L / D Oranı | 1 | |
| Maksimum kafa açıklıkları | 5 | |
| Motor değeri ( HP ) | 0,25 | |
| Motor tipi |
Standart | Grup IIA ve IIB gazları için aleve dayanıklı AC motor |
| İsteğe bağlı |
Grup IIC gazları için aleve dayanıklı AC motor | |
| ATEX ( Patlamaya dayanıklı ) | ||
| Gemi malzemesi | Standart | SS 316 |
| İsteğe bağlı | Basınç tahliye vanası, alt yıkama vanası, doldurma hunili küresel vana, basınç verici (Flp/Exp) | |
| Tasarım basıncı | Standart | 100 çubuk |
| İsteğe bağlı | 200 bar, 350 bar | |
| Tasarım sıcaklığı | Standart | 250 °C |
| İsteğe bağlı | 350 °C, 500 °C ( ınconel için 600 °C ) | |
| Isıtma sistemi | Standart | Elektrikli seramik bantlı ısıtıcı, aleve dayanıklı grup II A/B bağlantı kutusu ve seramik yünü izolasyon ve SS 304 kaplama |
| İsteğe bağlı | Aleve dayanıklı grup II A/B bağlantı kutusu ve izolasyonlu alüminyum döküm ısıtıcı | |
| Aleve dayanıklı grup II C bağlantı kutusu ve izolasyonlu alüminyum döküm ısıtıcı | ||
| Yalıtım ve kaplama | ||
| SS Ceket | ||
| İç bağlantı elemanları | Standart | Basınç göstergesi, emniyet kırılma diski, havalandırma vanası, gaz giriş vanası ve daldırma tüplü numune alma vanası |
| İsteğe bağlı | Filtreli daldırma tüpü | |
| Gemideki Fitingler | Standart | Basınç göstergesi, emniyet kırılma diski, havalandırma vanası, gaz giriş vanası ve daldırma tüplü numune alma vanası. |
| Sıcaklık sensörü | ||
| İsteğe bağlı | Basınç tahliye vanası, alt yıkama vanası, doldurma hunili küresel vana, basınç verici (Flp/Exp) | |
| Karıştırıcı | Standart | Gaz devridaimi için yüksek kütle aktarım alanlı pervaneli içi boş mil |
| İsteğe bağlı | 6 kanatlı disk türbin, 4 kanatlı 45 °C PBT, çapa, helis | |
| Karıştırıcı Sızdırmazlık | Nano-Mag, sıfır kaçak manyetik tahrik kaplini yapar | |
| Conta | Standart | PTFE |
| İsteğe bağlı | Spiral yara metalik conta | |
| Asbetsiz ( yüksek sıcaklık ) | ||
| Elektrik kaynağı | Volt AC | 1∅, 220 ± % 10 |
| Çoklu otoklavlar için 3∅ , 415 ± % 10 | ||
| 3∅ , 415 ± % 10 otomatik soğutmalı aleve dayanıklı | ||
| Sıklık | 50 Hz ( 60 Hz Opsiyonel ) | |
| Kontrol paneli | Standart | Aleve dayanıklı SS kontrol paneli |
| İsteğe bağlı | Aleve dayanıklı Grup II-A/B kontrol paneli | |
| Aleve dayanıklı Grup II-A/B+H₂ hizmeti | ||
| ATEX ( Bölge 1 ) | ||
| Montaj | Standart | Masaüstü |
| İsteğe bağlı | trolley | |
